Presentation

1. Introduction​

Protobox est un projet on-premise cloud initié en 2020. En effet Protobox est un nano datacenter cloud permettant d'héberger des containers d'applications et orchestré par la technologie Kubernetes. Protobox est également un framework maison à base de la technologie Ansible permettant de manager totalement l'infrastructure et d'automatiser les actions souhaitées.

Elle a été conçue avec des normes de haute disponibilité et sécurité ce qui fait que son usage reste polyvalent (Environnement de preprod, test dev ou production)

Elle comporte en moyenne d'une vingtaine de machines Intel NUC à consommation relativement faible. Chaque machine est taillée en fonction de son role dans le box. Ce sont des machines similaires en desing et se distinguent parfois de leurs caractéristiques.

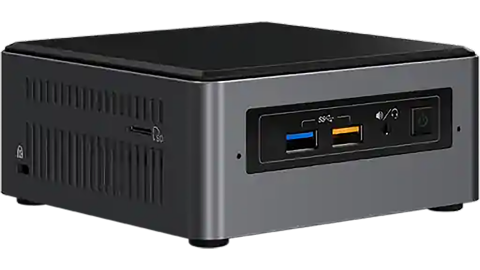

2. Intel NUC​

Les kits, mini PC et éléments Intel® NUC offrent les outils pour créer des conceptions novatrices, de la productivité d'entreprise aux solutions visuelles et aux jeux extrêmes. Conçus pour une grande gamme de charges de travail avec la qualité et la fiabilité que vous pouvez attendre d'Intel, les produits Intel® NUC permettent de développer vos offres commerciales uniques.

infra

2.1. Contexte cloud​

Dans l'infrastructure Protobox chaque intel NUC représente une unité logique du système.

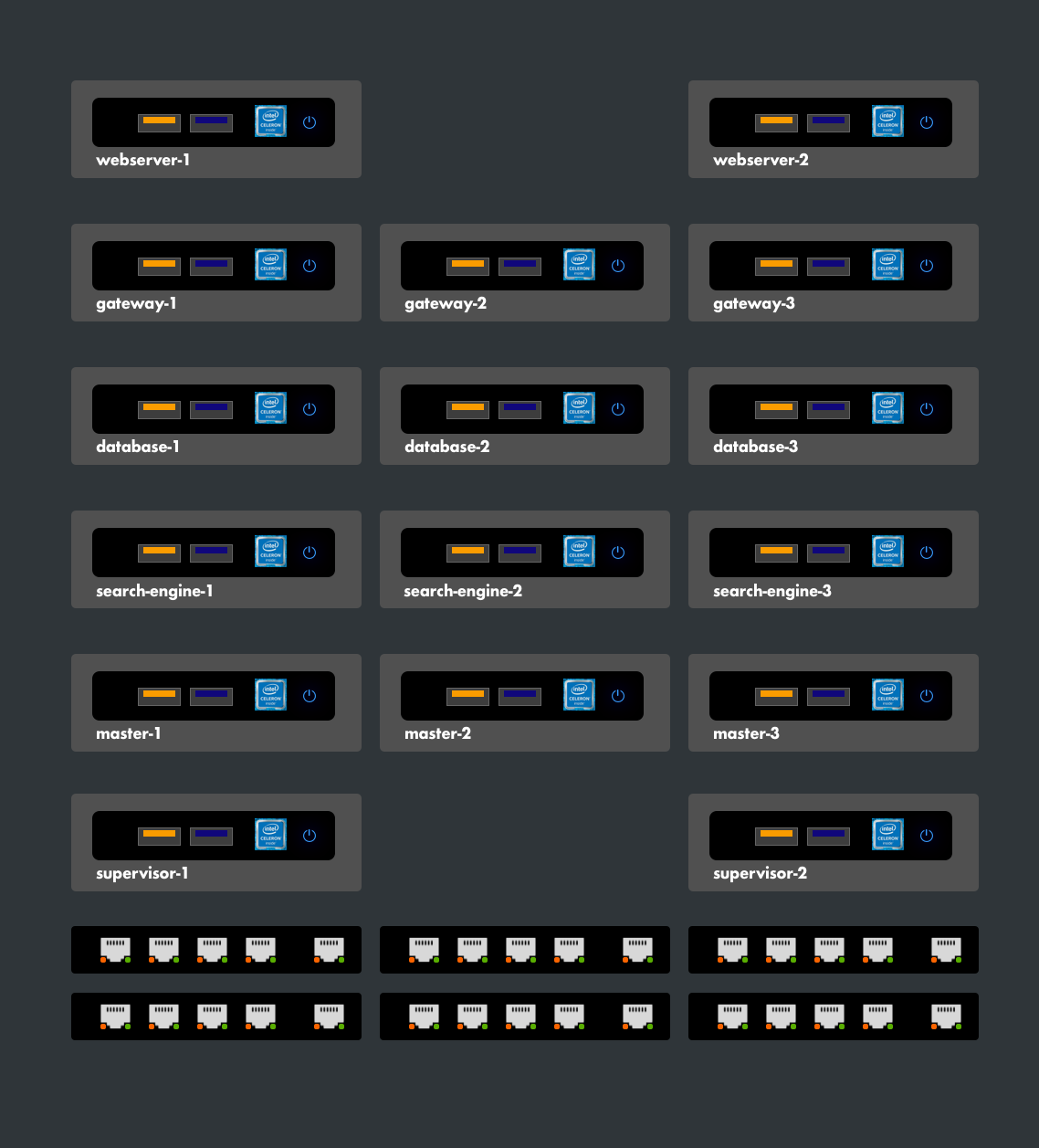

2.2. principaux modèles utilisés​

infra

Dans l'infra on distingue 2 types de machine en fonction de leur processeurs. Les machines peu consommatrices de ressources sont équipées de processeur Celeron tandis que celles qui font tourner des applications lourdes en execution fonctionnent avec de Intel i5

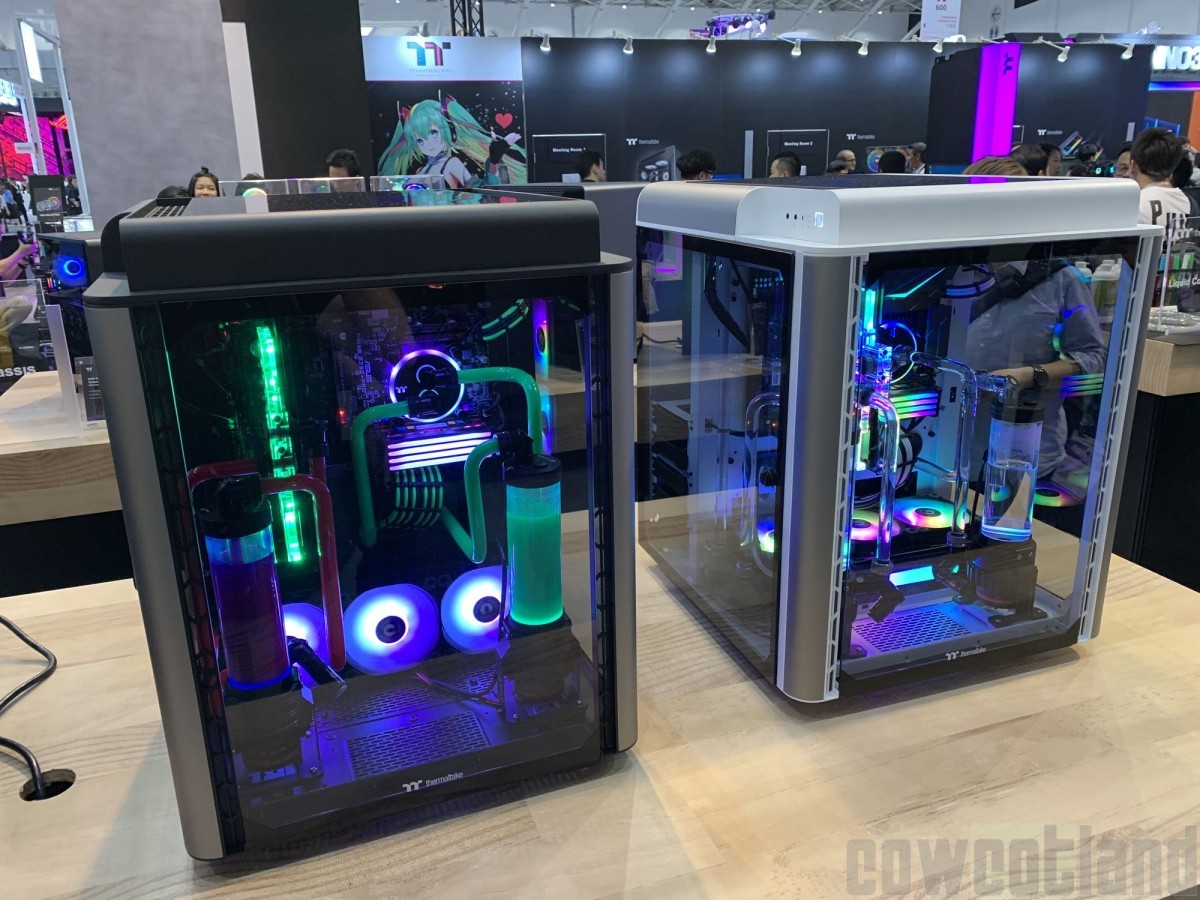

2.3. Boitier conteneur​

Ce boitier est amenagé pour contenir au maximum 18 machines et 2 écrans 13 pouces repartis en étagère plexiglass

infra

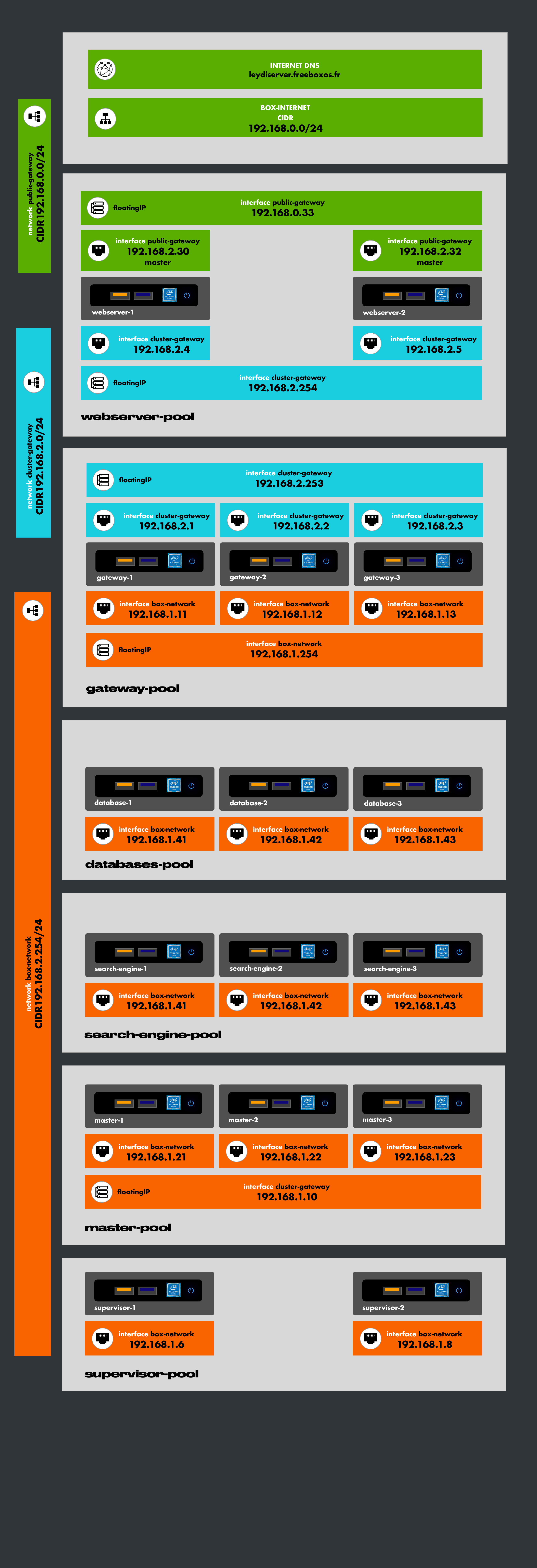

2.4. Infrastructure​

Les hosts sont placés et cloisonnés dans des sous réseaux interconnectés pour principalement des raisons de sécurité (Voir section sécurité et networking) infra

infra -->

2.5. Déclaration et intégration d'un host dans l'infra​

La déclaration d'une machine se fait dans le fichier inventory du framework protobox.

Exemple d'inventory d'un host

    gateway-1:
      arch: x86_64
      os: ubuntu_22.04
      model: nuc
      ansible_host: 192.168.1.11
      roles:
        - gateway
      networks_interfaces:
        box-network:
          dhcp: true
          network_manager: netplan
          ether: xx:xx:dd:01:4a:xx
        cluster-gateway:
          dhcp: false
          network_manager: netplan
          ip: 192.168.2.11
          ether: 28:xx:xx:xx:5e:xx
          gateways:
            - to: default
              via: 192.168.2.254
$ play playbook-host-install.yml
